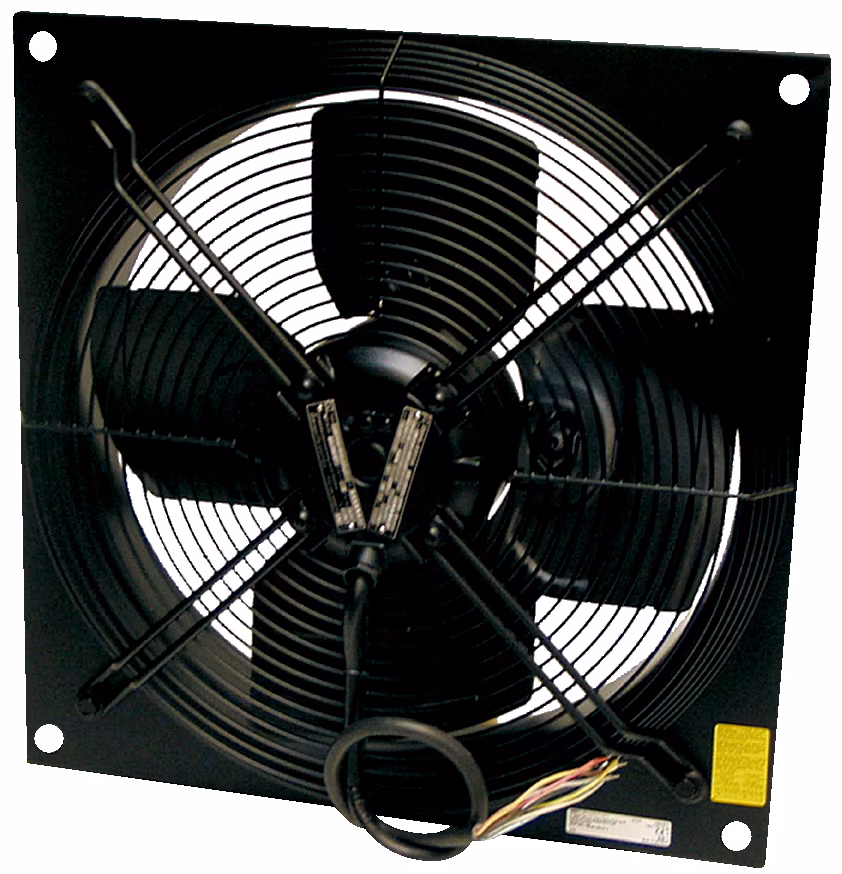

AW 355 D4-2-EX ATEX (524207) axiálny ventilátor EX
2004,90 € 1704,16 € s DPH
1385,50 € bez DPH
AW 355 D4-2-EX ATEX (524207) axiálny ventilátor EX
2004,90 € 1704,16 € s DPH
1385,50 € bez DPH
Axiálny stenový ventilátor v ATEX vyhotovení
- Certifikácia podľa ATEX
- K dispozícii s AC motormi
- Regulovateľné otáčky
- Ochranná mriežka na saní súčasťou dodávky
- Inštalácia v ľubovoľnej polohe
AW 355 D4-2-EX ATEX
#524207
axiálny ventilátor EX, II 2G Ex h IIB T4 Gb
Frekvencia: 50 Hz
Pre cenovú ponuku vyplňte formulár
Dostupné na objednávku
Rýchle doručenie
Ochrana kupujúceho
Jednoduchá reklamácia
Vlastnosti
Konštrukcia
Štvorcový stenový plech je vyrobený z pozinkovanej ocele s práškovým náterom vo farbe RAL9005.
Kompletný sortiment sa dodáva s ochrannou mriežkou na saní.
Elektrický kábel vedúci od motora k akémukoľvek zariadeniu sa odporúča pripojiť prostredníctvom pripojovacej krabice s certifikátom ATEX.
Obežné koleso
Ventilátory AW-EX používajú axiálne obežné kolesá. Tie sú vyrobené z pozinkovanej ocele, sú dynamicky vyvážené a spárované s príslušnými motormi s vonkajším rotorom.
Motor
Ventilátory AW-EX sú vybavené AC motormi. Motory sú vhodné pre 50 Hz a 60 Hz.
Motory ventilátorov AW-Ex sú schválené podľa ATEX. Použiteľné pre zóny 1 a 2, skupiny IIA, IIB a teplotné triedy T1, T2 alebo T3 (AW 355 a AW 420 aj T4), ochrana proti vznieteniu "e".
Ochrana motora
Motor má vstavané PTC termistory s vyvedenými vodičmi na pripojenie k ochrannému zariadeniu motora U-EK230E (príslušenstvo).
Regulácia otáčok
AC motory je možné regulovať pomocou 5-stupňového regulátora otáčok.
Inštalácia
Ventilátory AW možno inštalovať v ľubovoľnej polohe na stenu alebo strop vo vnútornom prostredí.
Technické údaje
|
400V 3~ 50Hz
|
|||
|---|---|---|---|
| Menovité údaje | |||
| Napätie (menovité) | 400 | V | |
| Frekvencia | 50 | Hz | |
| Fázy | 3~ | ||
| Príkon (P1) | 130 | W | |
| Príkon kW | 0,13 | kW | |
| Vstupný prúd | 0,3 | A | |
| Otáčky obežného kolesa | 1.435 | ot/min. | |
| Prietok pri max. účinnosti | 2.395 | m³/h | |
| Teplota prepravovaného vzduchu | max 40 | °C | |
| Max. teplota prepravovaného vzduchu pri regulovaných otáčkach | 40 | °C | |
| Krytie/Klasifikácia | |||
| Trieda krytia, motor | IP44 | ||
| Izolačná trieda | F | ||
| EX prostredie | II 2G Ex h IIB T4 Gb | ||
| Certifikát | EX9A 085751 0011 Rev.00 | ||
| Údaje v zmysle ErP | |||
| ErP pripravenosť | ErP sa nevzťahuje | ||
| Teplota okolia a v potrubí | |||
| Teplota okolia a v potrubí | -20 až 40 | °C | |
| Rozmery a hmotnosti | |||
| Hmotnosť | 9 | kg | |
| Ostatné | |||
| Typ motora | AC | ||
